Резьбонарезные манипуляторы в Санкт-Петербурге

Резьбонарезные манипуляторы применяются для автоматизация ручного труда обработки резьб, на участках слесарной обработки, при серийном, мелкосерийном и единичном производстве.

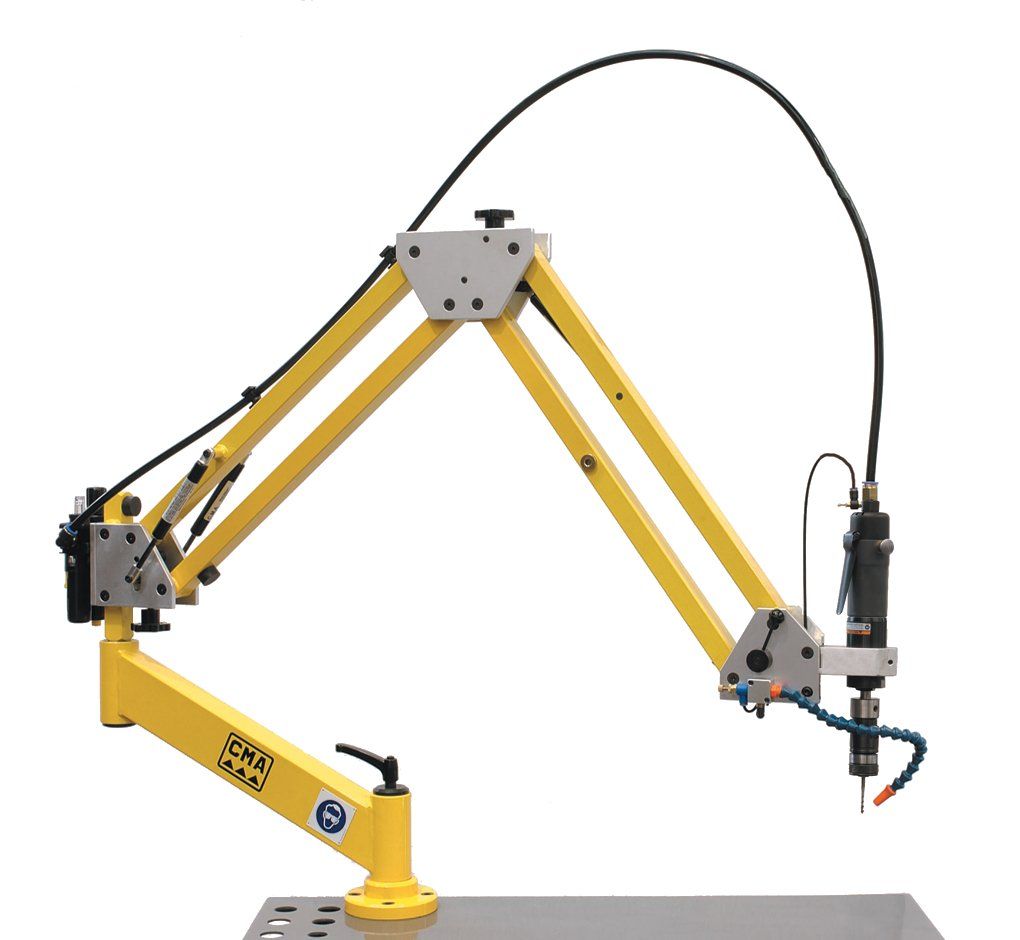

Основой конструкции резьбонарезных манипуляторов является пантограф. Привод инструмента крепится к руке манипулятора, состоящей из двух или трех рычагов. Данная конструкция обеспечивает движение без перекосов оси патрона во всей рабочей зоне. В результате гарантируется взаимная параллельность резьбовых отверстий в каждой обрабатываемой плоскости.

Смена режущего и вспомогательного инструмента (модулей, вставок, метчиков происходит быстро и легко благодаря принципу быстросменных соединений. Общий вес исполнительного органа, закрепленного на конце руки манипулятора, уравновешивается за счет регулирования усилия демпфера. Таким образом, даже при весьма тяжелом инструменте (например, метчики М18-М20) вес в руке рабочего весьма незначителен.

Существует несколько исполнений резьбонарезных манипуляторов: пневматические, гидравлические и электрические.

Принцип действия резьбонарезных манипуляторов весьма прост. Режущий инструмент крепится в патрон с помощью системы быстросменных модулей и вставок. Рабочий направляет руку манипулятора к уже заранее подготовленному отверстию, устанавливает инструмент в начальное положение. При нажатии и удержании ручкирычага на корпусе привода инструмент начинает вращаться. Для нарезания первого витка резьбы необходимо небольшое усилие руки. Далее инструмент самозатягивается по резьбе, что, соответственно, уже не требует усилий от рабочего. После нарезания необходимой длины резьбы оператор включает реверс нажатием кнопки во второе положение, включается реверс и инструмент выкручивается на тех же режимах, а если конфигурация позволяет, то, на усмотрение оператора, на более высоких или низких режимах.

Преимущества

• Разгрузить станки с высокой стоимостью станко-часа
• Снизить себестоимость изготовления корпусных деталей
• Повысить производительность участка в целом
• Получить высокое качество резьбы

• Автоматизировать процесс обработки
• Значительно облегчить труд рабочих
• Повысить производительность обработки
• Применять современный машинный инструмент
• Снизить брак
• Повысить качество резьбы

Интернет-магазин ПРОФ-Инструмент осуществляет продажу и доставку в Санкт-Петербурге. По вопросам приобретения резьбонарезных станков (манипуляторов) обращайтесь к консультанту в чате и по телефону ☎+8 (800)
